1 概述

现有金融押运RFID管理通常采用无源RFID电子标签进行管理，实际应用过程中，由于受遮挡的应用，主要采用逐个扫描的方式进行识读。
随着金融押运集中化的发展，通常一家安保公司为不同银行提供押运、金库管理一体化服务，客户需要实现押运过程中押运人员、枪支、钱箱的统一管理以及钱箱在金库的盘点以及进出管理。

2 金融押运RFID管理需求分类

金融押运RFID管理需求整理如下：

•  钱箱出入管理：钱箱批量出入金库，自动批量识别，判断进出方向。
•  钱箱在库盘点：利用手持机或者固定设备实现钱箱在库实时盘点。
• 枪支管理：枪支出入以及在库实时盘点。
•  人员、枪支、票箱在途管理：实现在押运途中，人员、枪支、票箱与车辆的实时绑定、实时盘点，实现轨迹。
•  枪支离位告警：枪支离开车辆一定距离，即产生告警信息。
•  台账管理。包括如下：
•  票箱信息管理
•  枪支信息管理
•  人员信息管理

3 RFID电子标签技术分析以及选型

3.1 RFID电子标签技术分析

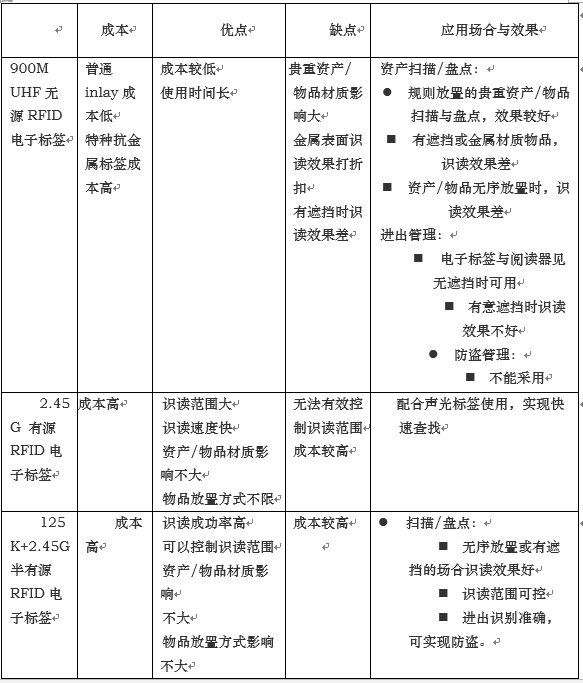

RFID电子标签分为无源UHF标签，2.45G有源电子标签、125K+2.45G多频有源标签。其性能与用户体验分析如下：

3.2 金融押运RFID电子标签技术选型

人员RFID标签

人员采用RFID卡片或者RFID防拆手环

枪支RFID标签

采用枪支RFID标签

钱箱RFID标签

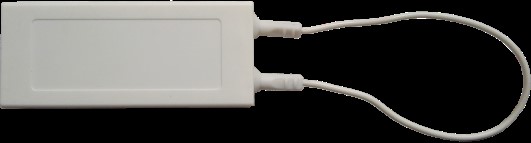

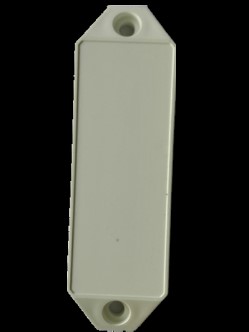

采用RFID资产标签或者挂绳资产标签



4 金融押运RFID管理设备配置

4.1 金库设备配置

•  在金库出入口部署RFID识别设备一套，实现钱箱、人员的出入自动批量识读以及进出方向判断。
• 在金库内配置RFID识别设备，实现金库钱箱实时在线盘点
•  配置RFID平板一台，实现钱箱移动盘点

4.2 枪库设备配置

•  在枪库内配置RFID识别设备，自动实现枪支在线实时盘点。
•  配置枪支借还设备与软件，实现枪支自动借还。

4.3 押运车辆RFID设备配置

•  每一台车配置定标阅读器2台，通信网关1台。
•  4G无线路由器一台

5 主要流程

5.1 在库盘点流程

RFID识别设备自动实时读取库内钱箱标签数据，实时统计在车间里或者监区里犯人数量。

5.2 金库进出识别流程

•  钱箱批量通过出入口，RFID识别设备通信网关将识读到的钱箱信息以及进出行为进行判断，并将判断结果发送给业务系统后台。
•  业务系统后台实时显示各门禁点进出识别情况，对异常的数据进行自动告警提示。

5.3 金库内手持机自动盘点流程

•  人员持RFID手持机在金库内走动，在其周边半径1.5m-4m 范围内的钱箱信息自动显示在RFID手持机上。
•  盘点结束后，RFID手持机上自动显示盘点到的钱箱等统计信息，并上传到业务系统平台。

5.4 车辆押运流程

•  车辆启动时，定标阅读器启动盘点，识读在车辆区域范围内的钱箱标签、人员标签、枪支标签数据，与通信网关内白名单进行比对，对缺少或增加进行判断，生成告警记录上传到系统平台。
•  通信网关接收系统平台指令，对车载装备进行实时盘点，将盘点记录上传到系统后台。
•  人员枪支离开车辆一定范围，系统即告警。

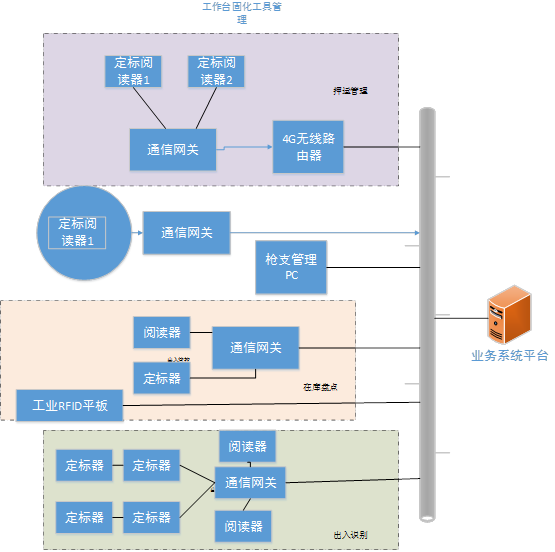

6 系统架构

7 设备规格

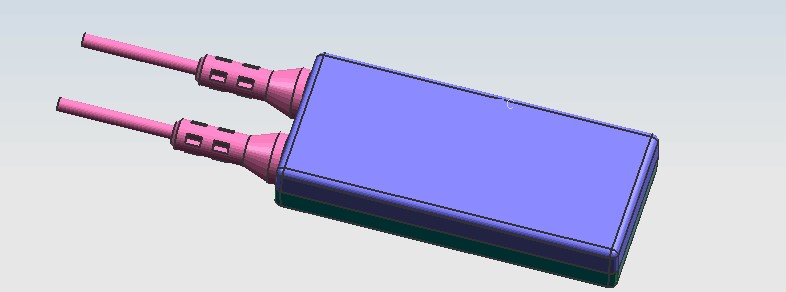

7.1 多频有源RFID电子标签

•   工作频率 125KHz / 2.45GHz ~ 2.5GHz / 13.56MHz
•  卡片编号 ID / IC模式
•  工作模式 125K低频触发 / 2.45G信号传输
•  触发距离 0 ~3.5m可调
•  电池 锂锰软包电池，容量500mA，电池寿命 > 5年
•  功耗 工作电流 4uA
•  防护等级 IP65
•  尺寸 23x40x9mm
•  防拆告警 挂绳式
•  工作温度 -40℃ ~ +60℃

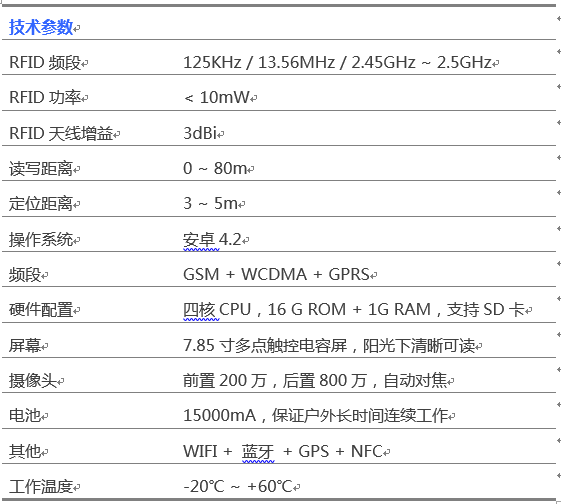

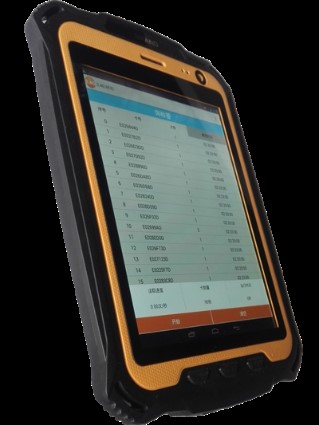

7.2 2.45G RFID平板

•  内置有源RFID读取模块，实现对有源电子标签的远距离读取与控制
•  内置125K定位模块，能够精确定位0-3.5米内的电子标签
•  工业三防机设计，坚固耐用
•  8寸工业安卓平板，大屏幕，高性能，处理各种复杂应用游刃有余
•  大容量电池，持久耐用

型号：ZCH332


7.3 定标阅读器

•  低频触发和射频读卡一体
•  接口：以太接口
•  触发模式：多轴

型号：ZCR835

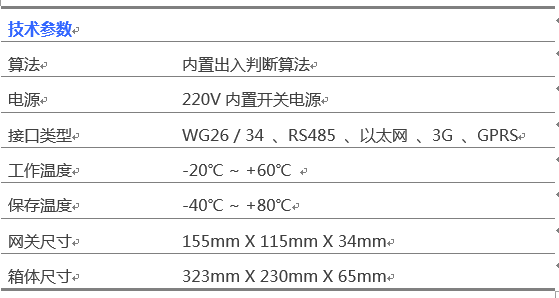

7.4 通信网关

•  高效进出判断算法，精确实现人员出入判断
•  自动采集运动检测信息
•  大容量数据存储，离线自动存储数据，在线自动上传
•  多种接口，支持GPRS/3G/以太网数据接口环境
•  设备状态远程监控
•  内置开关电源，壁挂式安装

型号：ZCM311

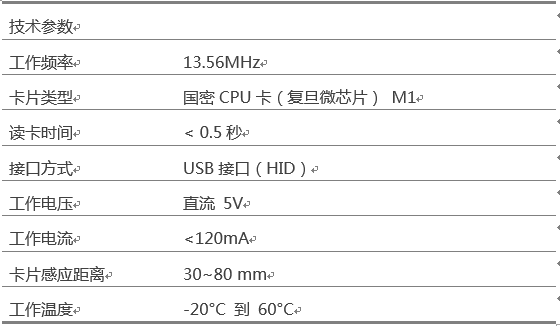

7.5 IC卡读卡器

•    遵循国家密码管理局相关规范
•  内置国密PSAM卡，实现密钥管理
•  支持HID接口
•  提供接口开发协议

型号：ZCR611S
